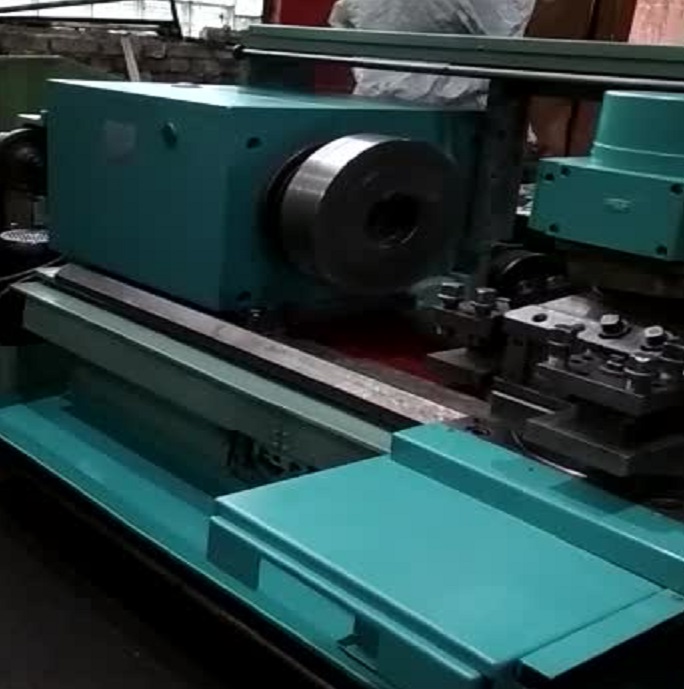

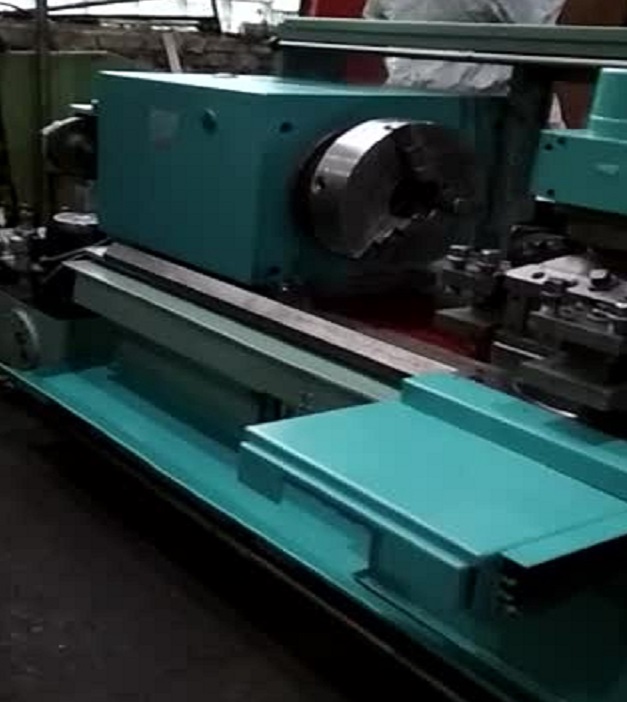

Токарно-винторезный станок 16М30Ф3141 (16М30Ф3) с ЧПУ NC-201М
Стоимость: Уточняйте

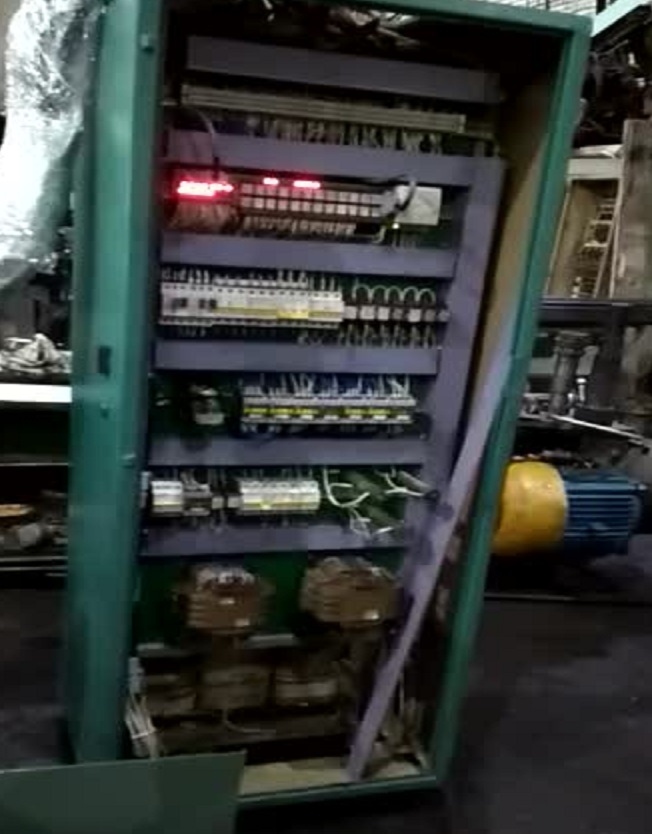

Токарно-винторезный станок с ЧПУ 16М30Ф3141 (16М30Ф3) предназначен для токарной обработки деталей (тел вращения) со ступенчатыми, простыми и криволинейными профилями, является более современным аналогом станка 16К30Ф3, способен обеспечить нарезание практически любых резьб, сверление, растачивание и выполнение множества других операций. Применяется в условиях мелкосерийного и серийного производства в цехах машиностроительных, приборостроительных, общестроительных и других предприятий. Данный станок модели 16М30Ф3 полностью модернизирован: оснащен современной системой числового программного управления NC-201М, электроприводами подач постоянного тока SDC1V производства «ArtTech», главным электроприводом постоянного тока MDC2 производства «ArtTech», электроавтоматикой, датчиками круговой интерполяции.
Основные конструктивные особенности станка:- проектная жесткость основных узлов станка обеспечивает высокую точность обработки;
- перемещение пиноли задней бабки гидравлическое (с приводом от педали);

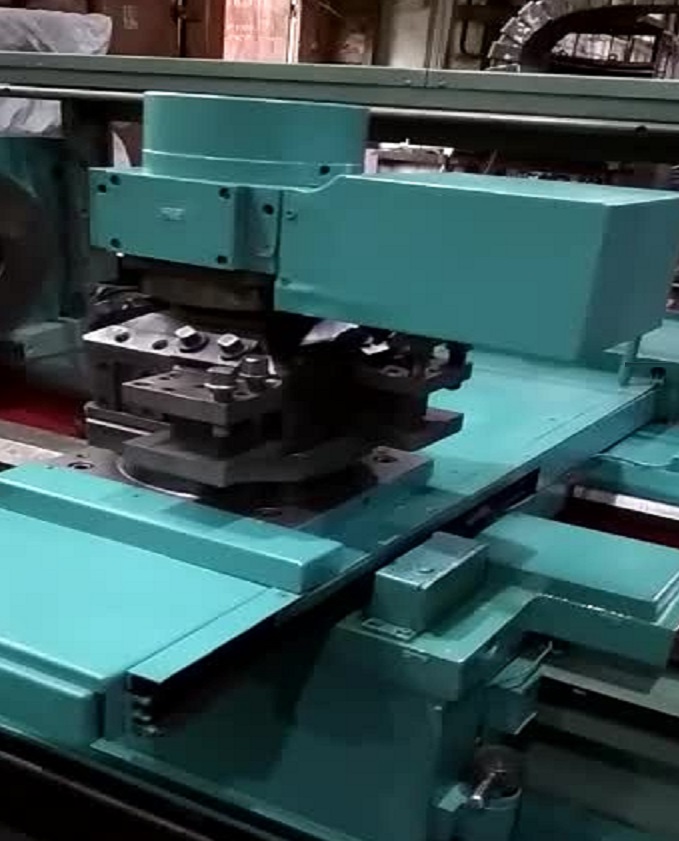

- мощный четырехпозиционный резцедержатель обеспечивает установку до восьми инструментальных блоков;
- конструкционное упрочнение направляющих гарантирует длительную эксплуатацию без изменения характеристик станка;
- быстроходные электроприводы подач с обратной связью обеспечивают многообразие режимов резания;
- применен электромеханический транспортер для удаления стружки;
- внедрение USB разъема значительно упростило процессы редактирования и сохранения программ.
В стандартной комплектации со станком поставляются:
- патрон самоцентрирующийся трехкулачковый диаметром 400 мм с одним комплектом кулачков;
- блок инструментальный – 4 штуки;
- ключ от патрона – 1 штука;
- ключ от резцедержателя – 1 штука;
- комплект документации в электронном виде – 1 комплект.
| Технические характеристики | |
|---|---|
| Класс точности станка по ГОСТ 8—82 | П |

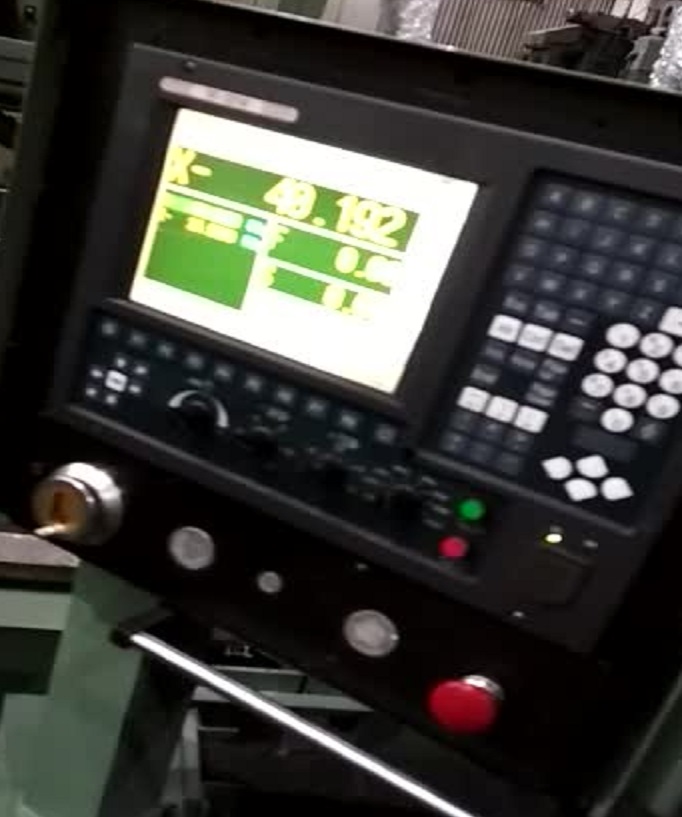

| Модель стойки ЧПУ | NC-201M |
| Наибольший диаметр обрабатываемого изделия над станиной, мм | 670 |
| Наибольший диаметр обрабатываемого изделия над суппортом, мм | 320 |
| Наибольшая длина обрабатываемого изделия, мм | 1500 |
| Коробка скоростей | |
| Наибольший диаметр прутка проходящего через отверстие в шпинделе, мм | 80 |
| Возможность плавной регулировки оборотов шпинделя | да |
| Количество диапазонов скоростей шпинделя | 3 |
| Пределы оборотов шпинделя, об/мин | 8-2000 |
| Конус шпинделя под патрон | 11М |
| Суппорт | |
| Наибольшее перемещение суппорта: продольное/ поперечное, мм | 1260/ 330 |
| Высота резца, устанавливаемого в резцедержателе, мм | 32 |
| Максимальное количество инструментов, устанавливаемых в резцедержатель, шт | 8 |
| Диапазон скоростей рабочих подач суппорта (продольных / поперечных), мм/мин | 1-4000 |
| Задняя бабка | |
| Конус шпинделя задней бабки | Морзе 6 |
| Наибольшее перемещение пиноли, мм | 240 |
| Наибольшее перемещение пиноли от гидроцилиндра, мм | 100 |
| Система управления | |
| Обозначение системы ЧПУ | NC-201M |
| Количество управляемых координат (всего/ одновременно) | 2/ 2 |
| Электрооборудование и приводы станка | |
| Электросеть | 380 В, 50 Гц |
| Количество электродвигателей на станке | 7 |
| Электродвигатель главного привода, кВт | 30 |
| Электродвигатели продольной и поперечной подач, кВт | 8+8 |
| Электродвигатель резцедержателя, кВт/ об/мин | 0,5/ 1415 |
| Электродвигатель станции смазки, кВт/ об/мин | 1,5/ 1440 |
| Электродвигатель насоса охлаждения, кВт/ об/мин | 0,12/2800 |
| Электродвигатель транспортера, кВт/ об/мин | 1,5/ 1440 |
| Суммарная мощность станка, кВт | 50 |
| Габариты и масса станка | |
| длина | 5290 |
| ширина | 3875 |
| высота | 2130 |
| Масса станка с ЧПУ, кг | 8000 |
