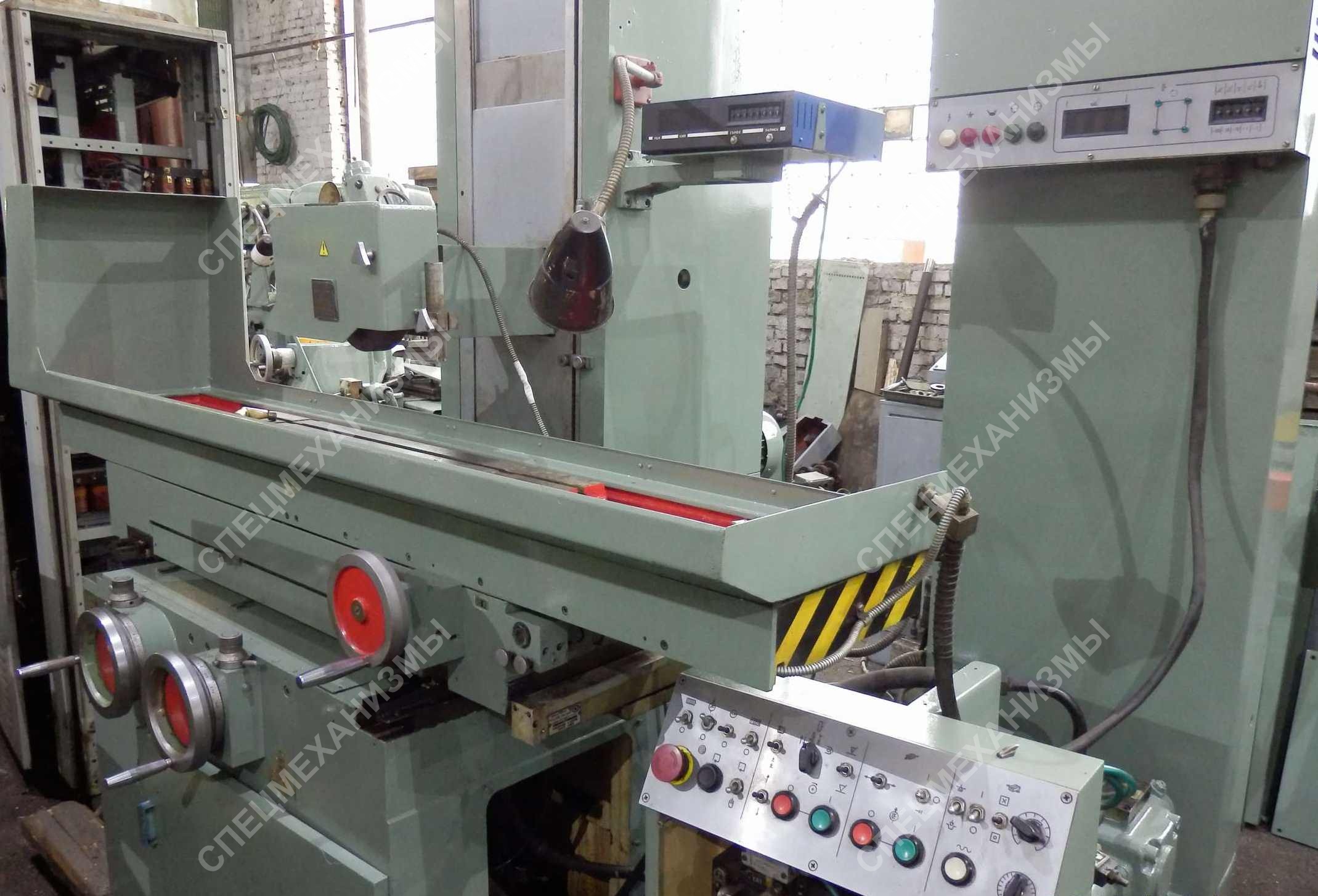

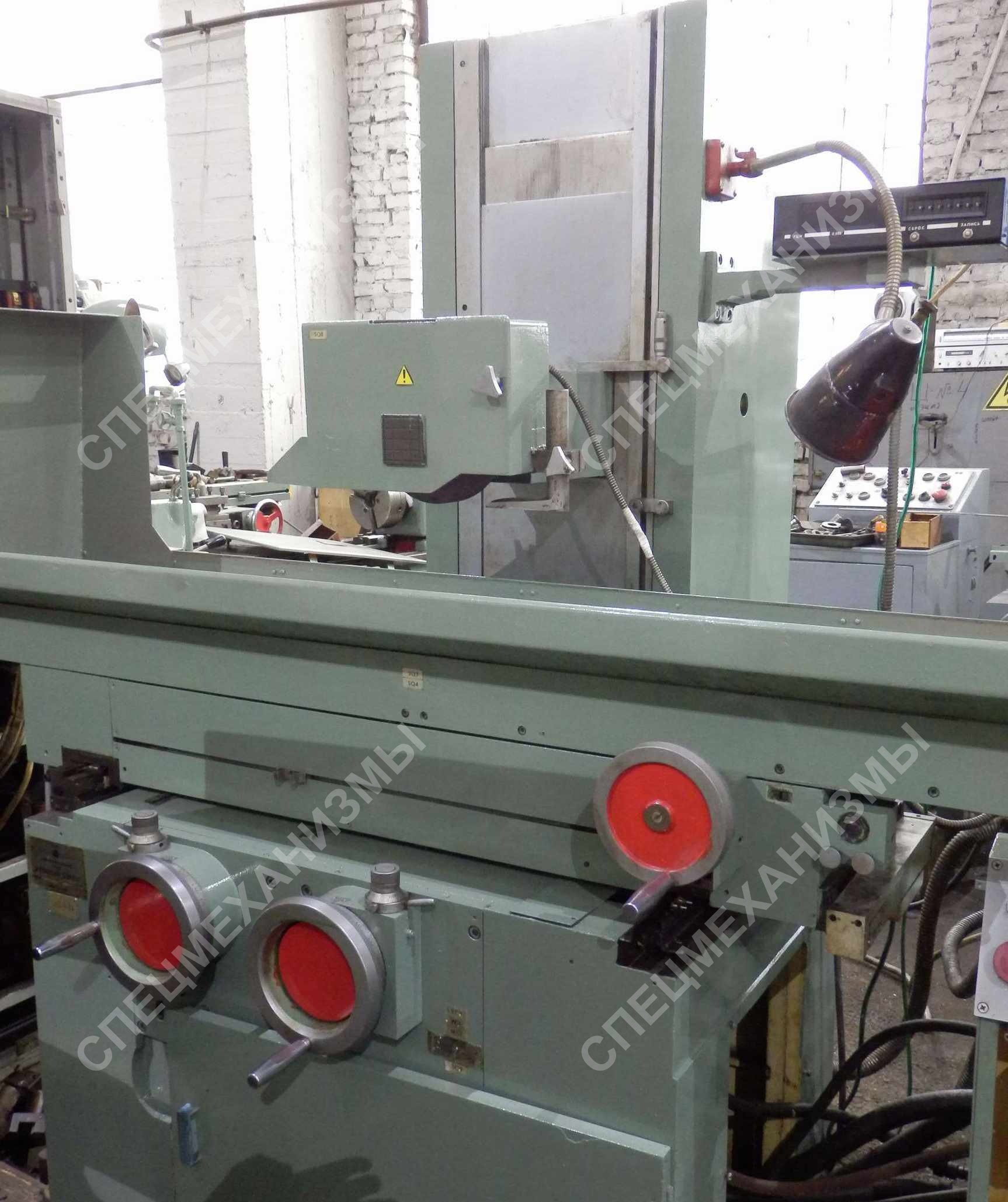

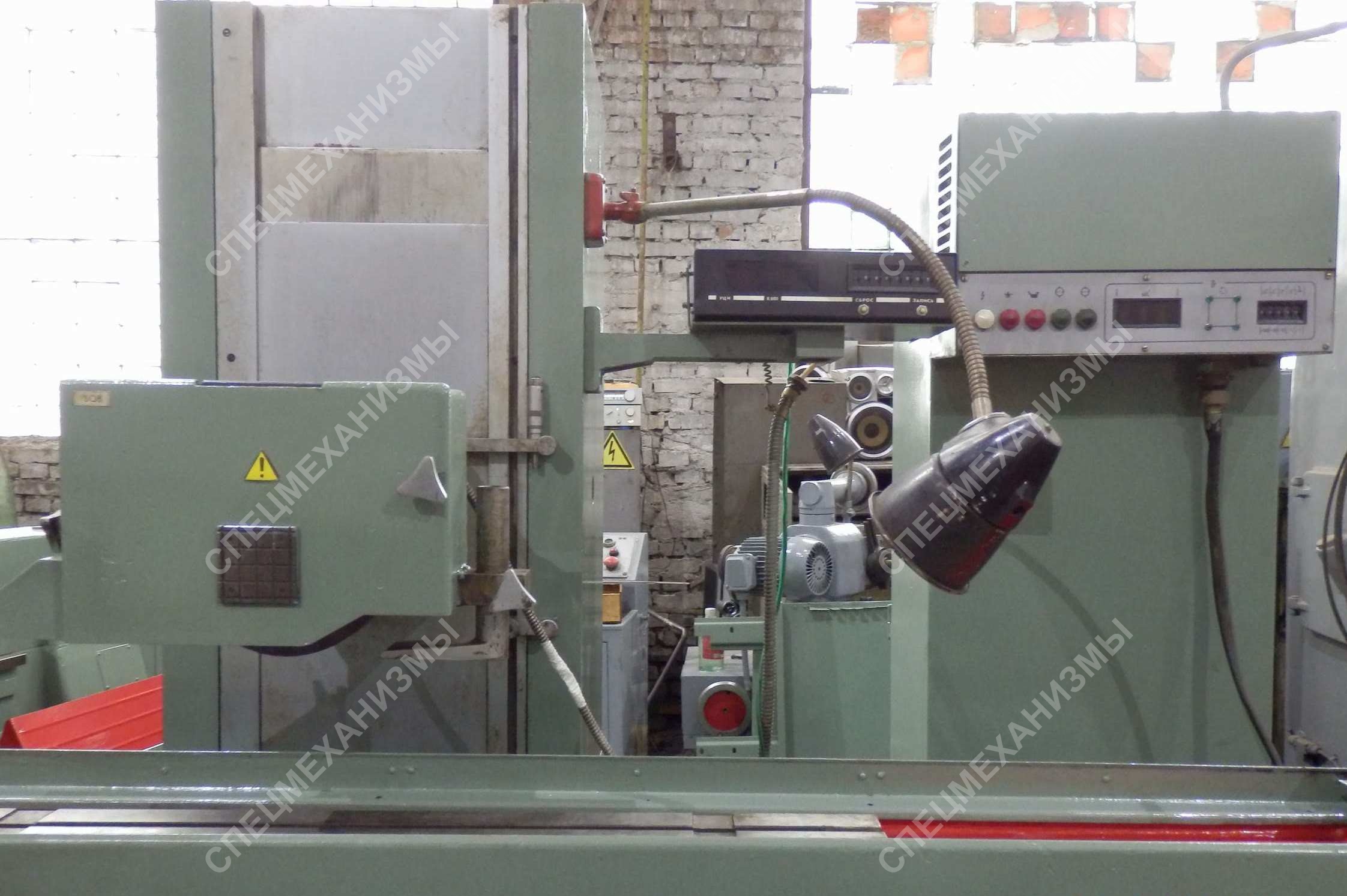

Станок плоскошлифовальный мод. ОШ-424Ф11
Стоимость: Уточняйте

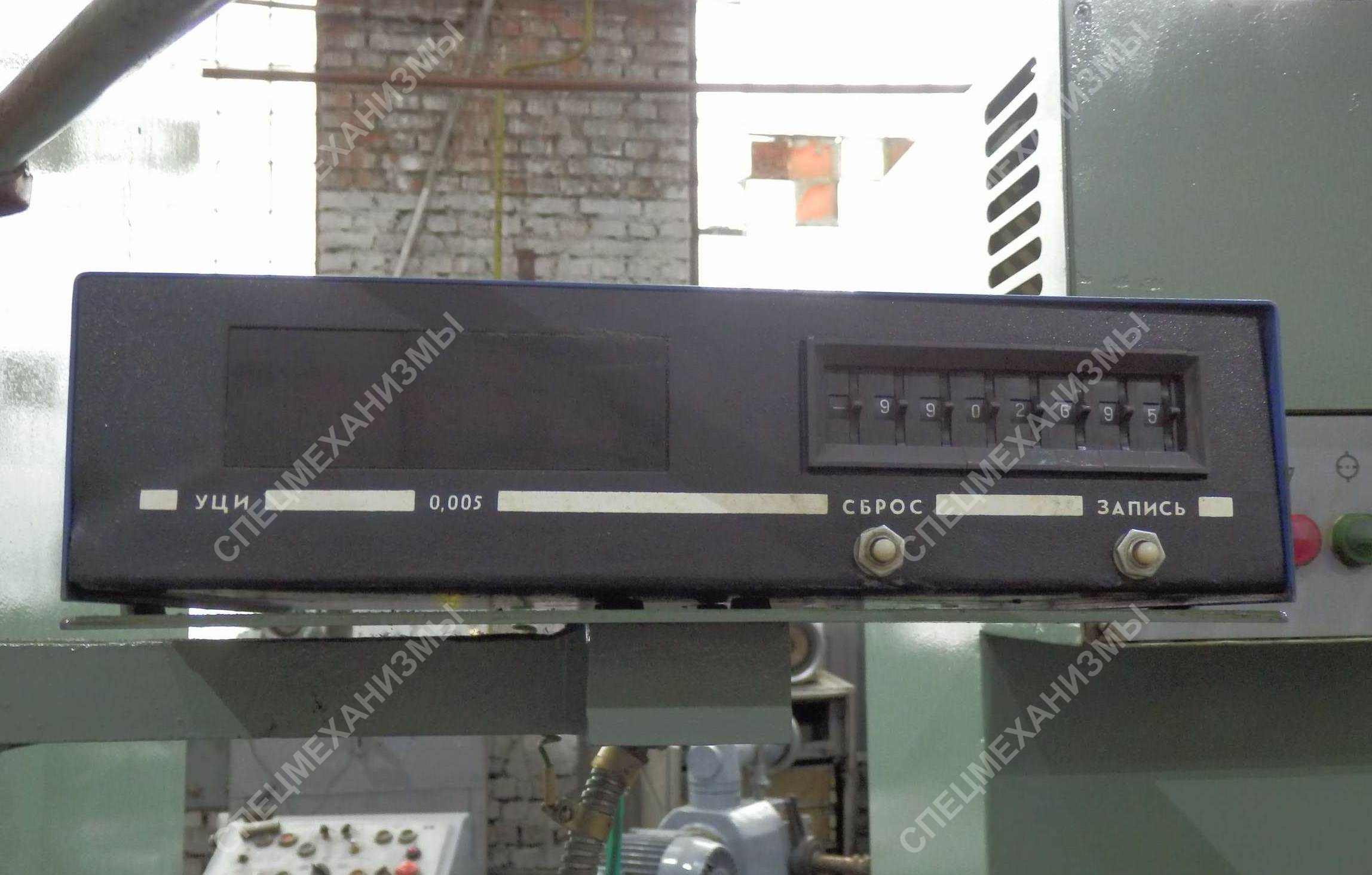

Плоскошлифовальный станок с крестовым столом и горизонтальным шпинделем предназначен для высокоточной обработки плоских поверхностей различных изделий, а с применением приспособлений для профилирования шлифовального круга и установки деталей - профильных поверхностей, пазов, уступов, а также шлифования торцом круга. Имееются системы индикации и программирования циклов.
| Технические характеристики | |
|---|---|
| Класс точности станка по ГОСТ 8-82 | В |
| Размеры зеркала стола, мм | 990х200 |
| Точностные параметры, максимально достигаемые на заготовке: | |
| Предельные размеры устанавливаемой заготовки, мм | 990х280х400 |
| Предельные размеры обрабатываемых поверхностей, мм: | |
| длина | 630 |
| ширина с выходом шлифовального круга | 200 |
| ширина без выхода шлифовального круга | 280 |
| высота (при установке на зеркале стола с новым кругом) | 400 |
| плоскостность,мкм | 4 |
| параллельность, мкм | 5 |
| шероховатость поверхности, обработанной периферией шлифовального круга, Ra | 0,16 |
| Перпендикулярность траектории поперечного перемещения стола к направлению его продольного перемещения, мкм | 25 |
| Наибольшая масса устанавливаемой заготовки (вместе с приспособлением или электромагнитной плитой), кг | 220 |
| Размеры шлифовального круга, мм | 300х76х40...63 |
| Частота вращения шпинделя, об/мин | 2230 |
| Пределы рабочих подач: | |
| стола, м/мин | 2...35 |
| суппорта, мм/ход | 0,3...40 |
| шлифовальной головки, мм | 0,001..0,09 |
| Мощность привода главного движения, кВт | 4 |
| Габариты, мм: | |
| длина | 2595 |
| ширина | 1775 |
| высота | 2035 |
| Масса, кг | 2950 |
